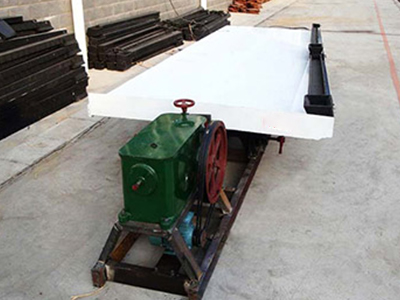

摇床

摇床简介：

摇床是用于选别细粒物料的重力选矿设备，广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久，并不断开发创新，从直条床面摇床基础上发展到单曲波床面摇床（上世纪70年代）；到双曲波床面摇床（上世纪90年代），使摇床的处理量、回收率和富集比都有大幅度的提高。国内主要产地在江西石城，上世纪70年代开始江西石城开始生产摇床，现在已经成为全球摇床的主要生产地。

摇床的主要分类：

选矿机械系列成套设备|石料破碎系列成套设备|磨粉机械系列成套设备|制砂机系列成套设备|免烧砖系列成套设备。主要的选矿配套设备包括：球磨机、节能球磨机、节能球磨机、球磨机、水泥球磨机、干式球磨机、湿式球磨机、转筒球磨机、选铁球磨机、高能球磨机、滚筒式球磨机、搅拌球磨机、矿山球磨机、鄂式破碎机、颚式破碎机、磁选机、永磁筒式磁选机、干式磁选机、湿式磁选机、磁选设备、回转窑、转筒烘干机、烘干机、烘干机生产工艺、工业烘干机、体外传热烘干机、振动给料机、振动喂料机、电磁振动给料机、振动筛、圆振动筛、直线振动筛、分级机、螺旋分级机、分级设备、浮选机、浮选设备、螺旋溜槽、浓缩机，高频筛，高品筛、成品筛，筛分设备、筛选设备、摇床，圆盘造粒机及各种矿山选矿设备。另外，公司可为用户提供项目设计，工艺流程设计，标准和非标准设计制造。

6-S型摇床是一种物理选矿设备，它主要用于选别金、银、铅锌、钽铌、锡等稀有金属和贵重金属矿石。

6—S摇床介绍：

这种摇床基本上是沿袭了早期威尔弗利摇床的结构形式.也称为衡阳式摇床.这种摇床主要适合选别矿砂,但亦可用为处理矿泥.横向坡度的调节范围较大(0°～10°),调节冲程容易,在改变横向坡度和冲程时,仍可保持床面运行平稳.弹簧放置在机箱内,结构紧凑,这些都是6-S摇床的优点,缺点是安装的精度要求较高,床头结构复杂,易磨损件多,在操作中不当时还容易发生折断拉杆事故,改进后的摇床在箱体外面偏心轴末端安有小齿轴油泵,进行集中润滑,箱内只有少量机油,减免了漏油事故。

摇床主要结构：

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向 。

往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之上、下 运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。

摇床的安装调试：

1、安装前产品品质量检测：用户安装前应进行检测，床面各部应符合图纸要求，零部件齐全，外观应完好无损。

2、吊装床面前装好连接器及四个连接块，调整好其高度和准确位置，床面安装中心与床头连接器中心一致。

3、吊床时应防止边板局部挤压变形及不得碰撞床面。

4、床面安装后，各连接螺钉孔位应对齐，松紧适度，支撑与连接部位间隙不能过大，防止产生响声和磨损。

5、各安装连接处检查无误后，空车运转1-2小时。检查床面运转是否平稳，连接部是否松动、摇动或滑动处润滑是否良好，无异常响声，横向坡度调节是否灵活平稳。

6、空车运转无问题或经处理完毕，即可带矿运行。
